Oyster Connect Vision

Eigenschaften im Überblick

• Für alle LTE Bänder von 698 MHz bis 3800 MHz
• Optimale Empfangsleistung durch die Unterbringung aller hierfür relevanten Teile in der Outdoor Unit
• 6 leistungsfähige und perfekt dimensionierte Antennen für LTE- und externe WLAN-Verbindungen
• LTE-Modul optimiert für die Nutzung im EMEA Raum, weltweiter Einsatz auf kompatiblen Frequenzen ist ebenfalls möglich
• Einfache Anmeldung Ihrer Endgeräte an das WLAN der Oyster® Internetantennen über QR-Codes und WPS

Produktdetails

Die Vorteile im Überblick

• Für alle LTE Bänder von 698 MHz bis 3800 MHz
• Optimale Empfangsleistung durch die Unterbringung aller hierfür relevanten Teile in der Outdoor Unit
• 6 leistungsfähige und perfekt dimensionierte Antennen für LTE- und externe WLAN-Verbindungen
• LTE-Modul optimiert für die Nutzung im EMEA Raum, weltweiter Einsatz auf kompatiblen Frequenzen ist ebenfalls möglich
• Einfache Anmeldung Ihrer Endgeräte an das WLAN der Oyster® Internetantennen über QR-Codes und WPS
• Insgesamt drei WLAN-Module (2x Indoor Unit, 1x Outdoor Unit) mit voller Unterstützung für 2,4 GHz und 5 GHz WLAN Verbindungen
• Alle Ihre mitgeführten Geräte können gleichzeitig im mobilen Heimnetzwerk der Oyster® Internetantennen sein
• Einfache Montage und platzsparende Bauweise
• Dachdurchführung mit 4m langer Verbindungsleitung (2 m / 6 m optional erhältlich)
• Aerodynamischer Aufbau
• Komfortable Bedienung über intuitive Web-Öberfläche in verschieden Sprachen
• Zwei SIM-Kartenleser
• Mit Außen-WLAN und WireGuard™

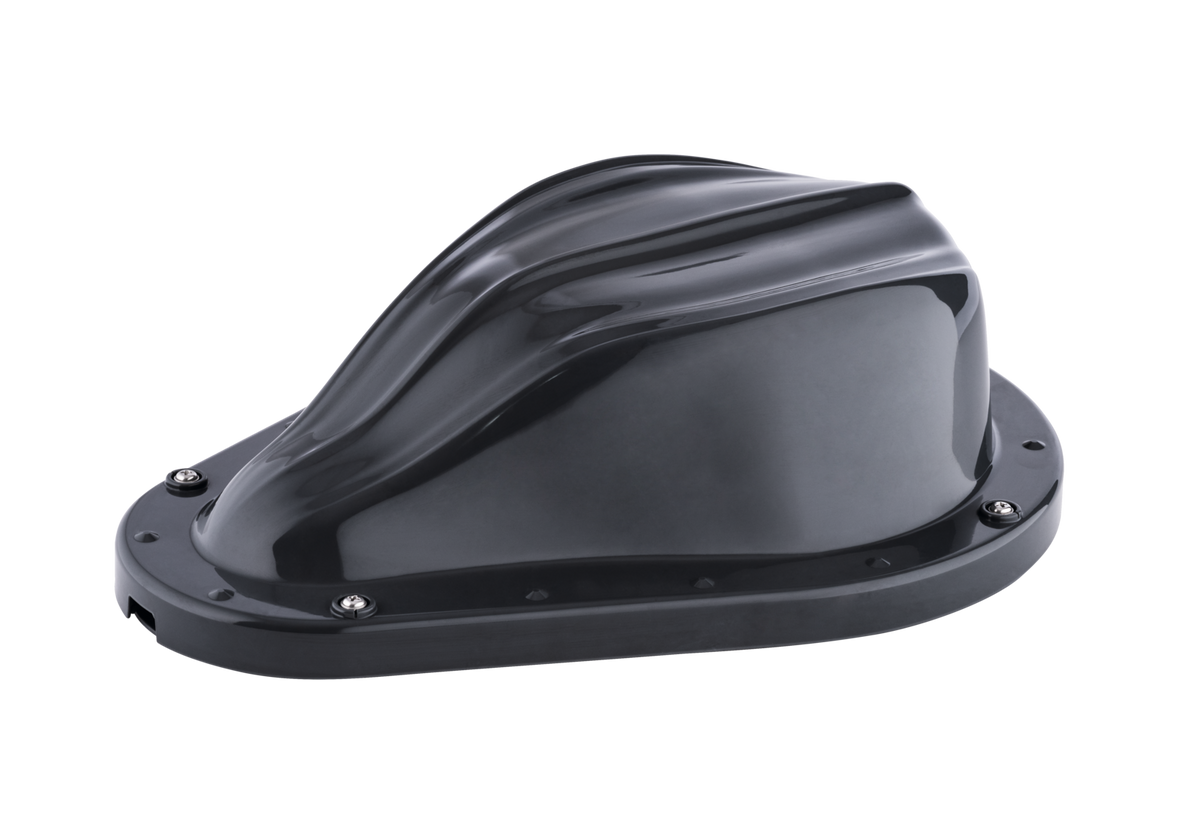

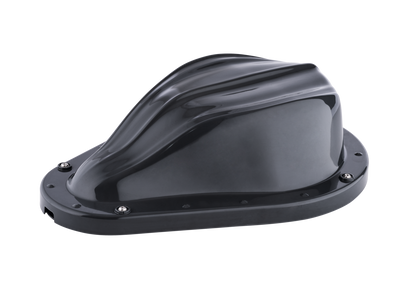

Die Oyster® Connect - Outdoor Unit

Direkt in der Outdoor Unit der Oyster Connect sind die leistungsstarken Antennen, sowohl das LTE- als auch ein Dual Band WLAN-Modul verbaut. Auch die beiden SIM-Kartenleser sind in der Outdoor Unit untergebracht, da diese sich aus technischen Gründen in der Nähe des LTE-Moduls befinden müssen.

Durch die unmittelbare Nähe der Antennen zum jeweiligen LTE- bzw. WLAN-Modul ist eine praktisch verlustfreie Hochfrequenz-Anbindung der Komponenten untereinander möglich. Auch die schwächsten an der Antenne ankommenden Signale können von den Empfängern noch verarbeitet werden, während von den Sendern ausgehende Signale zu 100% an den Antennen ankommen. Dieses Konzept ermöglicht der Oyster® Connect die technisch höchstmögliche Funkreichweite, da auf den Einsatz von signalvermindernden Koaxial-Antennenkabeln verzichtet werden kann. Stattdessen besteht die Verbindung zwischen Indoor Unit (Router) und Outdoor Unit aus einem robusten Datenkabel, bei dem die Länge keinerlei Einfluss auf die Systemleistung hat.

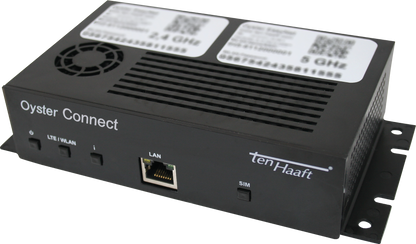

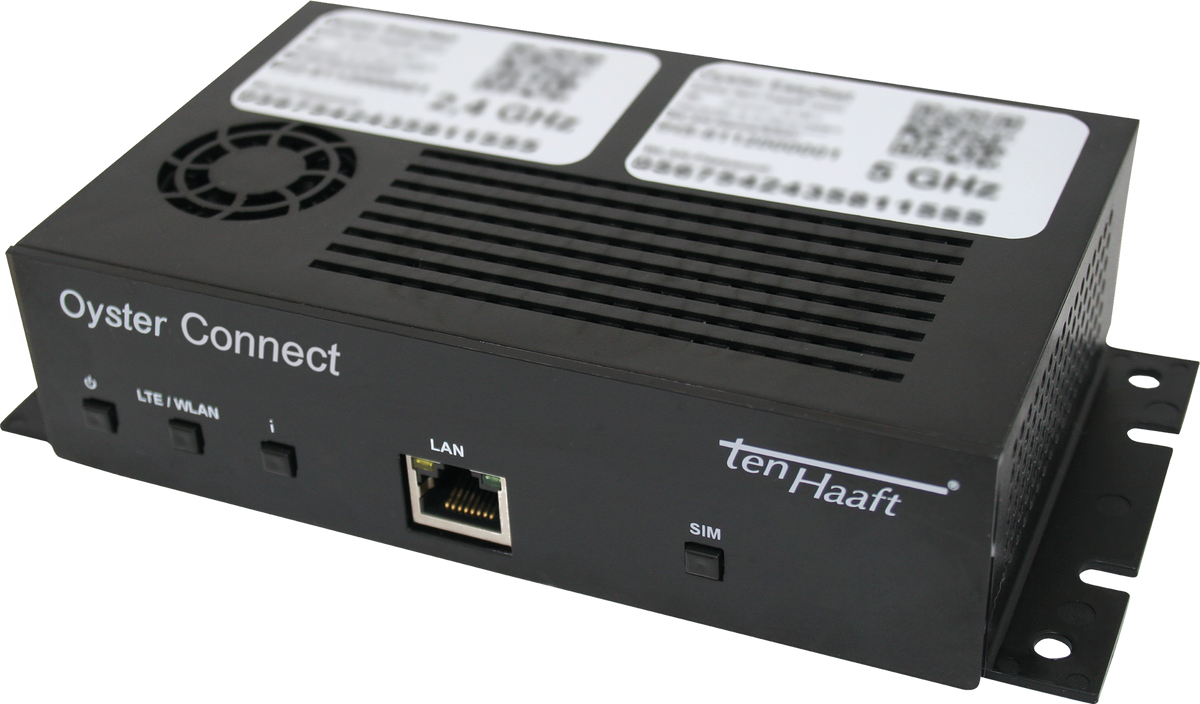

Oyster® Connect - Indoor Unit

Das zweite Bestandteil des Oyster® Connect Systems, die Indoor Unit (Router), befindet sich im Fahrzeuginnenraum und beinhaltet alle weiteren Komponenten, wie etwa leistungsstarke Prozessoren, zwei weitere WLAN-Module, Bedientasten, LEDs zur Statusanzeige und die

Anschlüsse für Stromzufuhr und LAN-Verbindungen. Die Indoor Unit (Router) strahlt im Fahrzeuginnenraum ein echtes 2,4 GHz + 5 GHz Dualband-WLAN aus, mit dem Sie alle ihre mitgeführten Geräte verbinden können. Die Antennen hierfür sind platzsparend im aktiv belüfteten

Gehäuse der Indoor Unit (Router) untergebracht.

SIM Karte/Multi SIM Karte

Vorteilhaft ist die Verwendung einer Multi SIM Karte, die man schon während der Montage in den Kartenleser stecken kann. Somit hat man nur einem Mobilfunkvertrag für Smartphone und Oyster Connect. 2017 wurde in Europa die Roaming Gebühren abgeschafft, somit entstehen bei der Mobilfunknutzung im europäischen Ausland in der Regel keine Zusatzgebühren mehr.

Das Konzept der Oyster Connect sieht vor, dass sich alle Sende- und Empfangseinheiten samt Kartenleser in der Outdoor Unit, die oben auf dem Fahrzeugdach montiert ist, befinden. Das ist der optimale Montageplatz, weil nur dadurch gewährleistet ist, dass keine Verschlechterung (= Dämpfung) des Signales durch Fahrzeugkarosserie und Wärmeschutzverglasung entstehen kann.

Dies ermöglicht zudem die Verwendung eines Datenkabels anstelle eines Koaxkabels zur verlustfreien Datenübertragung von der Outdoor Unit in den Fahrzeuginnenraum zur Indoor Unit. Koaxialkabel würden Dämpfungsverluste mit sich bringen. Je nach Güte und Frequenz des Kabels entsteht ein Signalverlust von 0,5 dB – 1,5dB pro Meter. Somit müsste man bei einem 4 Meter langen Koaxialkabel einen Signalverlust von ca. 50% – 75% in Kauf nehmen.

Jetzt neu mit Außen-WLAN und WireGuard™

• Außen-WLAN: Auf Wunsch kann das eigene WLAN nun auch über die Außenantenne in einem signifikant weiteren Umkreis um das Fahrzeug herum ausgestrahlt werden. Dieses WLAN kann auch als isoliertes Gäste-Netzwerk mit eigenem WLAN-Namen und Passwort konfiguriert werden.
• Unterstützung des WireGuard™-Protokolls (Marke der WireGuard LLC): Ermöglicht eine kostenlose, sichere VPN-Verbindung zu kompatiblen Routern (z. B. Fritz!Box) – für geschützten Internetverkehr in öffentlichen WLANs

Herstellerinformationen

ten Haaft GmbH

Neureutstraße 9

75210 Keltern

DE

www.ten-haaft.de
